Les feux

Feux

Les feux sont les lumières visibles de nuit sur les amers (phare, bouées…).
Leur symbole sur la carte marine est : . La « goutte » indique la direction du feu.
Les feux sont détaillés dans le livre des feux publié par le SHOM et disponible pour la zone de navigation sur laquelle vous vous trouvez.

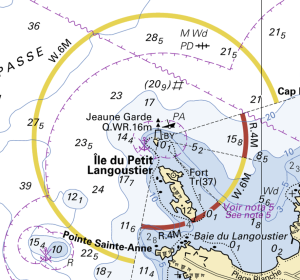

Il existe des feux ordinaires qui ont les mêmes caractéristiques, des feux d’alignements pour suivre un alignement, mais aussi des feux à secteurs qui ne sont visibles en fonction du secteur de navigation. Regardez l’exemple sur la carte ci-dessous, les cercles jaunes et rouges indiquent la couleur du feu en fonction de votre emplacement sur la zone.

Couleurs

Les feux ont 3 couleurs :

Blanc. C’est la couleur par défaut si non précisé. Symbole sur la carte : W.
Rouge. Symbole sur la carte : R.
Vert. Symbole sur la carte : G.

Période

La période correspond à la durée en secondes au bout de laquelle le feu reprend le même cycle. Symbole sur la carte : (5 sec).

Hauteur

C’est la hauteur du feu exprimée en mètres. Symbole sur la carte : 5m

Portée

C’est la distance maximale à laquelle le feu est visible. Elle est exprimée en milles marins. Symbole sur la carte : 5M

Fréquence

Les feux de navigation ne clignotent pas tous au même rythme. Il existe différentes familles de fréquence de clignotement.

Fixe
La lumière est continue. Symbole sur la carte : F

Feu à éclats

La période durant laquelle la lumière apparaît (en blanc sur le schéma) est plus courte que la période d’obscurité (en noir). Symbole sur la carte : Fl (comme Flash Light).

Autre cas, il y a un nombre d’éclats par période. Par exemple 3 éclats sur le schéma ci-dessous. Symbole sur la carte : Fl (3)

Vous pourrez également rencontrer des feux notés sur la carte LFI. Cela signifie que l’éclat est supérieur à 2 secondes.

Feu à occultations

C’est l’inverse du feu à éclats. La période durant laquelle la lumière apparaît est plus longue que la période d’obscurité. Symbole sur la carte : OC.

Feu isophase

La période de lumière et d’obscurité est de même durée. Symbole sur la carte : ISO.

Feu scintillant

La période de lumière et d’obscurité se suit très rapidement (de 50 à 160 scintillements à la minute). Symbole sur la carte : Q.

Balisage

Si la balise est équipée d’un feu, on retrouve pour certaines des caractéristiques normées.
Si vous avez un doute sur une marque, n’hésitez pas à revoir le cours sur les balises.

Chenal préféré : 2 éclats + 1 (couleur rouge ou vert)
Balise cardinale Nord : Feu scintillant blanc
Balise cardinale Est : 3 scintillements blancs
Balise cardinale Sud : 6 scintillements blancs + 1 éclat blanc
Balise cardinale Ouest : 9 scintillements blancs
Danger isolé : 2 éclats blancs

Psst, pour les cardinales, c’est facile à retenir. Pense à une montre. A l’est il est 3 heures = 3 éclats. Au sud, il est 6 heures = 6 éclats,. A l’ouest il est 9 heures = 9 éclats. Et pour le nord, minuit, ça clignote tout le temps.

Exercices

1/ Tu lis sur la carte l’inscription « Fl 6s 30m 20M ». Que cela signifie ?

Étant donné que la couleur n’est pas spécifiée, il s’agit d’un feu blanc.
Fl signifie feu à éclats. Il n’y a pas de nombre entre parenthèses, donc un seul éclat.
6s est la période : toutes les 6 secondes.
30m est la hauteur.
20M est la portée : visibilité jusqu’à 20 miles marins.
Soit un feu à éclats blanc toutes les 6 secondes visible jusqu’à 20 miles.

2/ Tu aperçois ce feu. Quelle est son abréviation sur une carte marine ?

4 éclats groupés toutes les 20 secondes de couleur rouge.
Sur la carte, tu aurais lu : Fl (4) R 20s.
